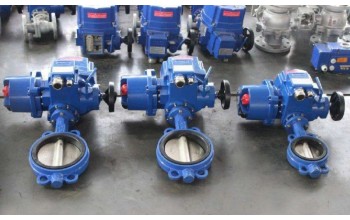

电动防爆蝶阀 (D943H/F,D973H/F)
一、电动防爆蝶阀产品概述：
电动防爆蝶阀是由高品质密封蝶阀和高精度电动执行器组成。电动防爆蝶阀的结构形式有：三偏心结构和单偏心结构，密封形式有：金属密封和软密封结构。电动防爆蝶阀接形式分为法兰式和对夹式两种。在温度低于150度以内可选用四氟密封蝶阀，高温工况可选用三偏心硬密封阀体。
二、电动防爆蝶阀产品特点
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
三、电动防爆蝶阀主要设计标准:
| 设计标准 | GB/T2238-1989 |
|---|---|
| 法兰连接尺寸 | GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
| 结构长度 | GB/T12221-1989 |
| 压力试验 | GB/T13927-2000；JB/T9092-1999 |
四、电动防爆蝶阀执行器主要技术参数
| 输入信号 | 4～20mADCc 1-5VDC 220VAC开关接点信号 |
|---|---|
| 阀位输出信号 | 4～20mADC，负载电阻：≤500Ω |
| 分辨率 | 高于1/200 |
| 死区 | 0.4～1.2%可调 |
| 信号隔离 | 输入信号、输出信号、电源三隔离 |
| 故障状态 | 可设定为0-100%全行程任意位置 |
| 工作温度 | -10～55℃ |
| 相对湿度 | ≤90%（不凝结） |
| 位置转换精度 | ±0.5% |
| 绝缘电阻 | ≥100MΩ(500VDC.) |
| 绝缘强度 | 2000VAC，1分钟（输入对输出对电源对地） |
| 采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点。 适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次。 | |
五、电动防爆蝶阀主要零件材料：
| 零件名称 | 材料 |
|---|---|
| 阀体 | 球墨铸钢、铸钢、合金钢、不锈钢 |
| 蝶板 | 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
| 密封圈 | 各种橡胶、聚四氟、不锈钢 |
| 阀杆 | 2Cr13、不锈钢 |
| 填料 | O型圈、柔性石墨 |
六、电动防爆蝶阀主要性能规范
| 公称通径DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封试验 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低压气密试验 | 0.5～0.7 | ||||
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等 | ||||
