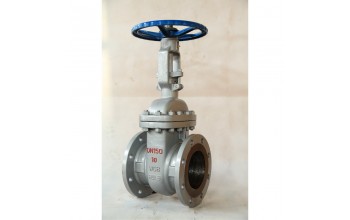

上海供应新型闸阀ZA40H厂家-迦百农阀门

一；简述；

ZA40H新型国标闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能

全开和全关 , 不能作调节和节流。闸板有两个密封面 , 常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异 , 通常为 50, 介质温度不高时为 2°52 。楔式闸阀的闸板可以做成一个整　体，叫做刚性闸板；也可以做成能产生微量变形的闸板 , 以改善其工艺性 , 弥补密封面角度在加工过程中产生的偏差 , 这种闸板叫做弹性闸板。

新型国标闸阀又叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上有梯形螺纹，通过阀门顶上的螺母以及阀体上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道完全畅通，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上，再倒回 1/2－1圈，作为全开阀门的位置。因此，阀门的全开位置，按闸板的位置（即行程〉来确定。

二；ZA40H新型国标闸阀通用要求

　1.1新型国标闸阀规格及类别，应符合管道设计文件的要求。

　1.2新型国标闸阀的型号应注明依据的国标编号要求。若是企业标准，应注明型号的相关说明。 http://www.shjbn.com/2006111794744P3995.htm

　1.3新型国标闸阀工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工压应大于管道实际的工压；弹性座封闸阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏；阀门开启状况下，阀体应能承受二倍阀门工压的要求。

　1.4新型国标闸阀制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。

　三；ZA40H新型国标闸阀标质

　2.1阀体材质，应以球墨铸铁，铸钢，不锈钢，316L为主，并注明牌号及铸铁实际的物理化学检测数据。

　2.2阀杆材质，力求不锈钢阀杆(2CR13)，大口径阀门也应是不锈钢嵌包的阀杆。

2.3螺母材质，采用铸铝黄铜或铸铝青铜，且硬度与强度均大于阀杆。

　2.4阀杆衬套材质，其硬度与强度均应不大于阀杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。

　2.5密封面的材质

　①新型国标闸阀类别不一，密封方式及材质要求不一；

　②普通楔式闸阀，铜环的材质、固定方式、研磨方式均应说明；

　③软密封闸阀，阀板衬胶材料的物理化学及卫生检测数据；

四；ZA40H新型国标闸阀参数

材质：不锈钢 铸钢

使用压力；1.6MPa

适用介质：水 液体 气体 一般腐蚀性；等等！

公称通径：DN15-300mm

使用温度：铸钢425℃ 不锈钢150℃

超过此规定订货时要说明。
