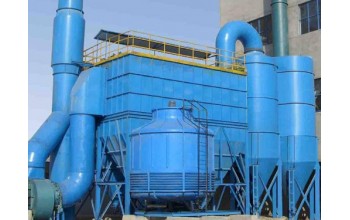

FMQD气箱式脉冲袋式除尘器特别适用于质轻、粒细、粘性粉尘的空气净化，克服了分室反吹清灰强度不够，喷吹脉冲清灰相过滤同时进行的缺点，大提高了滤袋清灰效果，提高过滤速度，气箱式脉冲袋式除尘器即省清灰能耗又可以延长滤袋寿命。
除尘器旁路保护措施以及工作原理说明其一、布袋除尘器旁路保护及措施
旁路保护就是在布袋除尘设备的进出口烟道上设旁路阀门。当烟温超过除尘布袋所能承受的温度范围，或除尘布袋压差大于设定值而又降不下来时，旁路阀门自动打开，除尘布袋的进出口阀门关闭，烟气直接经过引风机排到烟囱。
旁路阀有内置式和外置式两种。内置式旁路阀是在经过布袋除尘器本体的进出口烟道上设置的，结构紧凑。这种旁路阀保护措施虽然能对布袋除尘器起到保护，但是，烟气未经除尘而直接到引风机，对引风机的磨损很厉害，而且直接排放也是不允许的。因此，这种保护措施只能在烟温超限的时候起到瞬间的保护作用，然后锅炉应尽快停运。
如果采取这种旁路保护措施的话，旁路阀的严密非常重要。因为只要旁路阀有一点泄露，不需多长时间，旁路阀的密封面会严重吹损，泄露明显增加，排放超标，吸风机严重磨损而损坏。内置式旁路阀在温度有变化的烟气中要达到长期严密不漏是很困难的。
其二、布袋收尘器工作原理与说明
布袋收尘器采用涤纶针剌毡滤料作为过滤材料（滤芯），透气性能强，除尘效率高。将其制作成一个个由金属骨架包裹的圆柱状中空的滤气组件（俗称布袋），把数个滤气组件装进一个特制的箱体内，简称为气箱脉冲袋。而脉冲单机除尘器是由多个这样的气箱脉冲袋组成。
气箱脉冲布袋除尘器，采用反吹除尘法，不仅能净化一般的含尘硫气体，还能处理入口浓度达1300g/Nm³的含尘气体。烟气中所含的水蒸气由于其温度较高，在100℃左右，初呈气态；从喷雾塔出来后，温度有所降低，冷凝成水滴附在烟气中的尘粒上，呈现雾状；进入气箱脉冲布袋除尘器时尘粒即被捕集下来。
除尘清灰工作过程为：以一个袋为例，含尘气体由进口处直接进入气箱的袋室；由于有负压风机的引力驱动作用，含尘气体由外及里，自下而上，克服阻力，穿越滤芯到达上部箱体；粉尘就会被阻挡在滤器组件之外，小的颗粒被吸附在滤芯的表面，大的颗粒直接掉到下面的灰斗中；经过过滤后的含有微尘的气体在脉冲提升阀处汇集，之后从出风口排出，此时便是干净的气体。这个工作过程的过滤状态所示，过滤状态就是对含尘气体进行除尘。当过滤工作达到一定时间（或阻力达到预先设定值），清灰过程开始。其工作过程为：发出信号，使脉冲提升阀关闭，阻断排气；压缩空气电磁脉冲阀开启，以大于0.5MPa的压缩空气经电磁脉冲阀喷入净气室；并迅速膨胀入除尘布袋内，并产生振动作用，清洗除尘布袋外侧表面上的粉尘，粉尘掉落到灰斗。这个动作完成后（大约6～15s），压缩空气电磁脉冲阀关闭，提升阀重新打开，该箱室的除尘布袋重新回到过滤状态。
喷雾塔的尾气中含有大量的粉尘和SO2等废气，经过旋风除尘和布袋除尘后的烟气的粉尘量可降到40mg/m³以下，比之前的8000mg/m³降低了两个数量级，效果非常明显。除下来的粉尘都是陶泥粉，可以回收利用。
以某气箱脉冲布袋除尘器为例，布袋收尘器由18个气箱脉冲袋组成。气箱脉冲袋需要定期清洗滤芯表面的粉尘，防止堵塞。清灰时采用分箱（袋）清灰的方式，逐箱隔离、轮流进行，逐一按要求进行清灰直至较后一个箱室清灰完毕，此为一个清灰周期。除尘器的脉冲喷吹宽度和清灰周期，是由清灰程序自动控制连续进行，从而保证了清灰的效果。
