技术参数：

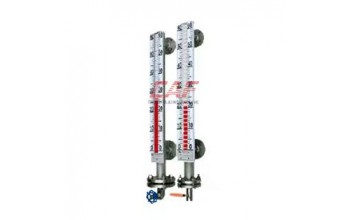

UHZ-AF系列磁翻柱液位计工作原理：测量元件磁性浮子将液位的变化经磁耦合驱动指示标尺上的双色（红与白）指示柱翻转，使液面以下指示红色，液面以上指示白色，很醒目、清晰地显示出容器中的液位。根据观察方向的需要，翻柱面板朝向可随意调节。 UHZ-AF系列磁翻柱液位计分侧装式（图1）和顶装式（图2）两大类。 侧装式液位计 侧装式液位计安装在容器的一侧，由二引管法兰与容器相连接。它利用连通器原理，通过测量主导管内介质液位的高度来实现容器内介质液位的测量。 顶装式液位计 顶装式液位计因主导管安装在容器顶部而得名。液位变化时，浮子通过连杆带动磁钢在主导管内上下移动，实现对容器液位的测量。该结构形式适用于地下贮罐的液位测量。由于液位计主导管安装在容器顶部，可减少泄漏点，对强酸、强碱、轻油等介质尤为适合。
UHZ-AF系列磁翻柱液位计工作原理：测量元件磁性浮子将液位的变化经磁耦合驱动指示标尺上的双色（红与白）指示柱翻转，使液面以下指示红色，液面以上指示白色，很醒目、清晰地显示出容器中的液位。根据观察方向的需要，翻柱面板朝向可随意调节。 UHZ-AF系列磁翻柱液位计分侧装式（图1）和顶装式（图2）两大类。 侧装式液位计 侧装式液位计安装在容器的一侧，由二引管法兰与容器相连接。它利用连通器原理，通过测量主导管内介质液位的高度来实现容器内介质液位的测量。 顶装式液位计 顶装式液位计因主导管安装在容器顶部而得名。液位变化时，浮子通过连杆带动磁钢在主导管内上下移动，实现对容器液位的测量。该结构形式适用于地下贮罐的液位测量。由于液位计主导管安装在容器顶部，可减少泄漏点，对强酸、强碱、轻油等介质尤为适合。
