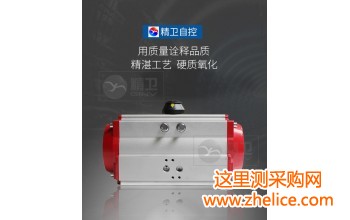

AT气动执行器（SR/GVPAD/GVPAS)简介

AT气动执行器是将输入的气压信号转换成90度，再以扭转矩形形式输出的执行机构。该系列气动执行器是一种外型小、性能高的的执行结构，分为双气控型和单气控型两种，与角行程型控制阀组合可用于调节和开关的场合，也可用于其他回转运动的场合。

双作用式工作原理

当气源压力从气口进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口排出，同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口排出，同时使两活塞齿条同步带动输出轴顺时针方向旋转。

单作用工作原理

当气源压力从气口进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口排出，同时使两活塞齿条同步带动输出轴逆时针方向旋转。在气源压力经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口排出，同时使两活塞齿条同步带动输出轴顺时针方向旋转。
