无锡雷士超声波设备有限公司

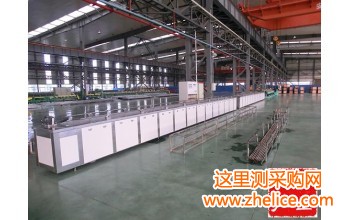

不锈钢管钢管雷士超声波清洗设备

类型                   超声波清洗系统

适用领域              不锈钢管、铜管、弯管、铝管、无缝管

用途                   管壁及内腔清洁处理

功    能              超声波、加热、液体循环、晃动、排水

包    装              工业缠绕薄膜

超声波清洗机         1台

超声波漂洗机          1台

超声发生器         12台

超声波震板          12台

整机总重量：        2.5T

输入电压：       AC380V/50HZ

超声波清洗槽参数                   漂洗槽参数

外型尺寸：    11500*750*800mm      外型尺寸：   11500*750*800mm

内槽尺寸：    11000*550*670mm      内槽尺寸：   11000*550*670mm

超声波功率： 55KW                 过滤器流量： 12T/H

超声振盒壁厚： 2mm                  电泵扬程：   15m/H 转速2800r/min

超声波频率:   25KHZ                 喷口数量：   50个

过滤器流量： 12T/H                 喷口直径：    3mm

电泵扬程：    15m/H 转速2800r/min  调速电机：    0.75W

调速电机：    0.75W                 摆动速率：    25~30转/min

摆动速率：    25~30转/min           加热功率：    55KW

加热功率：    55KW                 时间控制：    0s~99H

时间控制：    0s~99H

二、系统构成

组合电器控制柜       一只

超声波发生器         12台

超声波震板           12台

超声波清洗槽         一台

超声波漂洗槽         一台

过滤循环装置         二套

料框摆动装置         二套

三、设备用途

   主要用于清洗不锈钢管、钢管、铜管、铝管、邦迪管的内外壁，去除油脂、加工屑、加工油、乳化液、抛光蜡、浮锈等等。

供电电源条件

AC 380V/220V电源，电压变化范围-15%～+10%，频率变化范围50HZ±1%。

供水条件

排水管数量：2个；管径：DN50

四、操作指南

1.在超声波槽内与漂洗槽内加水至指定液位，按比例在超声波清洗机槽内加入清洗剂。

2.开启电源，打开超声波槽与漂洗槽的加热系统，预热加温，使水温升至40~50℃。

3.按下超声波开启按钮，将管件以平铺形式摆放在超声波槽内的料框上，（建议每批次在百根以内为宜），清洗时间通常为数分钟，具体视工件脏污程度、每批清洗数量而定。

4.开启超声波槽内的循环过滤开关，边清洗边过滤杂质，通常为小流量循环。

5.打开超声波槽内摆动装置开关，使管件随料框匀速摆动，摆动轨迹为±25CM一般为15~20转/min,可自由调整。

6.吊出管件，在超声波槽上方时，略微倾斜停留，倒出管内残余清洗液。

7.将管件放在漂洗槽中，开启漂洗槽的摆动装置和循环过滤装置，漂去管件上的清洗液残余及残余细微颗粒物，可进行大流量循环过滤，因槽内无超声设置，必须考虑水流对超声波发射方向的干扰。

8.吊出工件，倾斜倒出液体，完成整个清洗流程。

9.下班之前，关闭电源，放出超声波槽内液体，清水冲洗保养设备。
